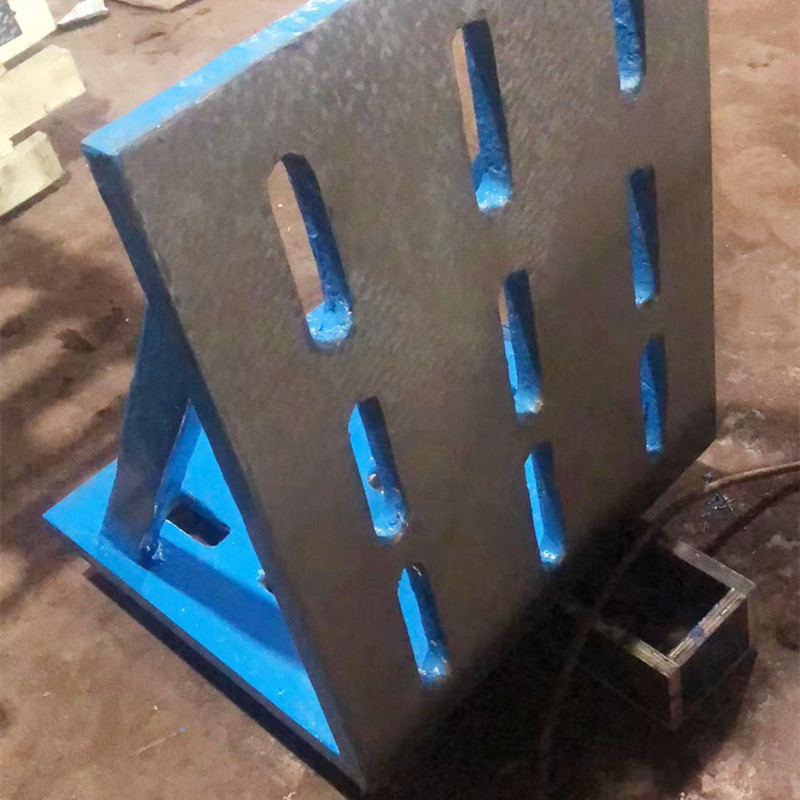

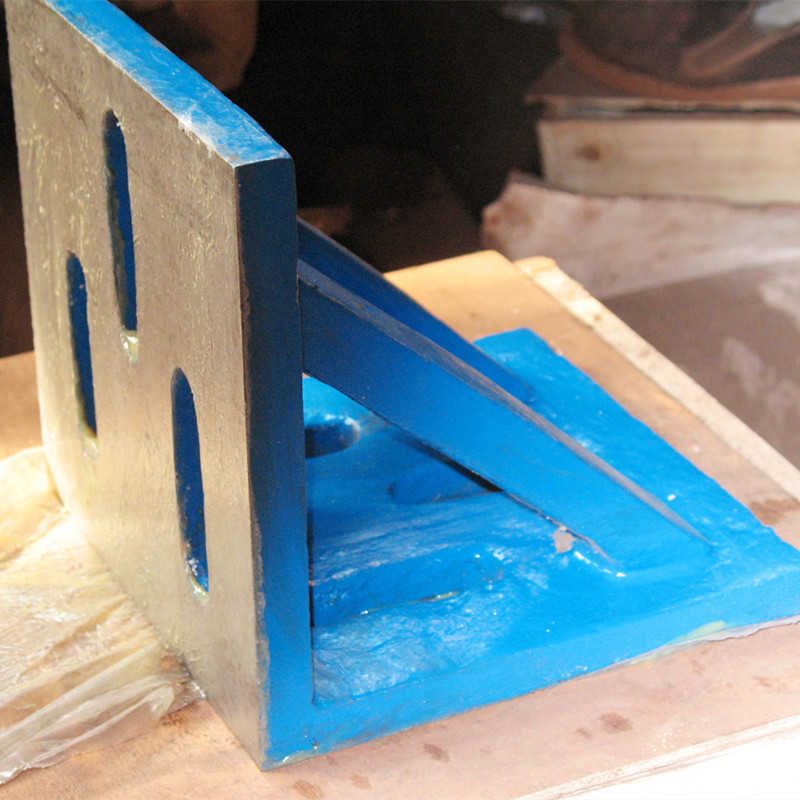

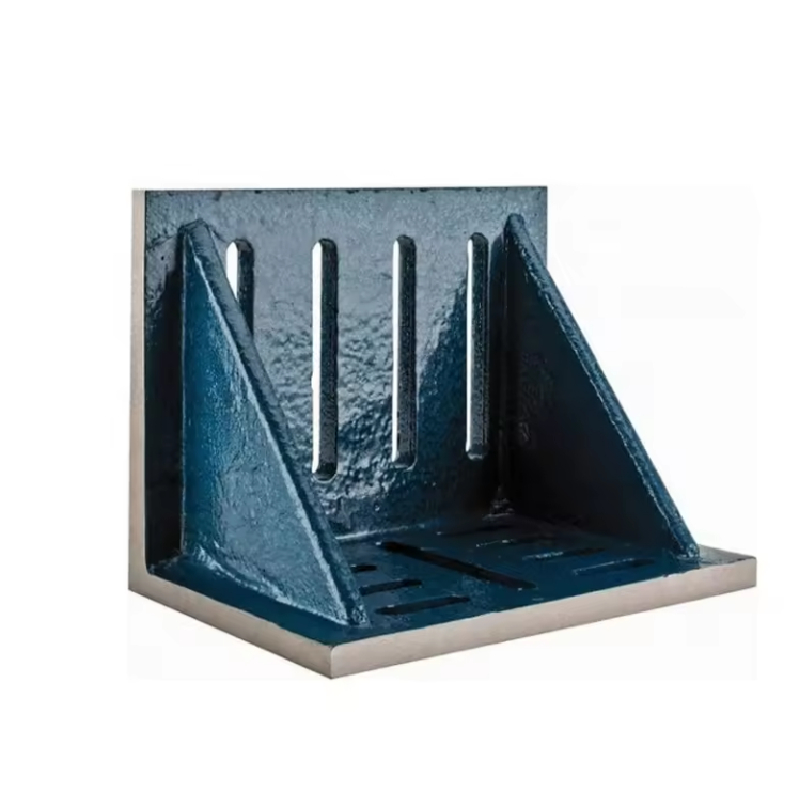

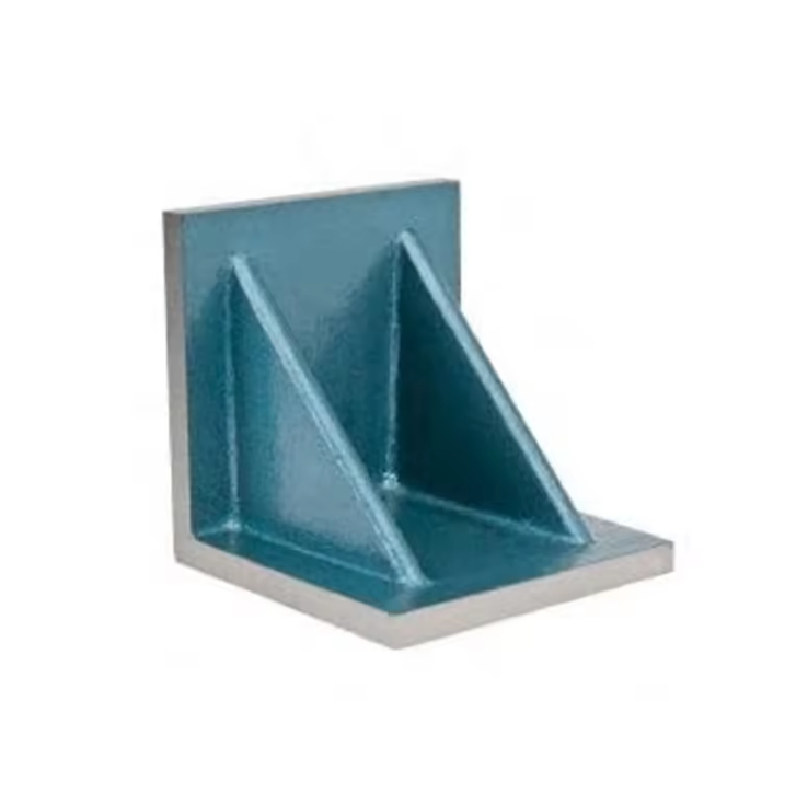

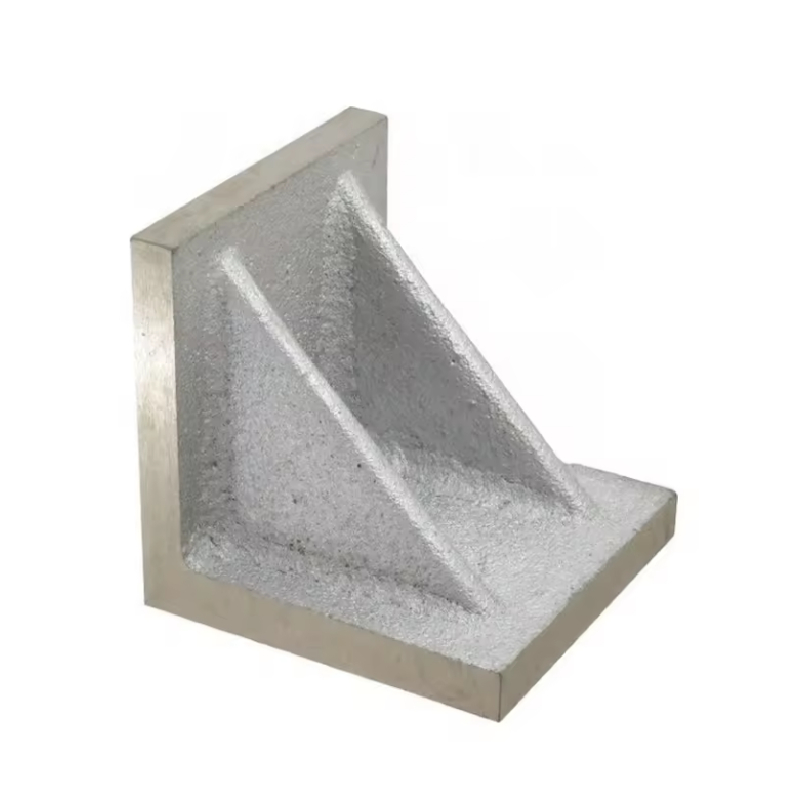

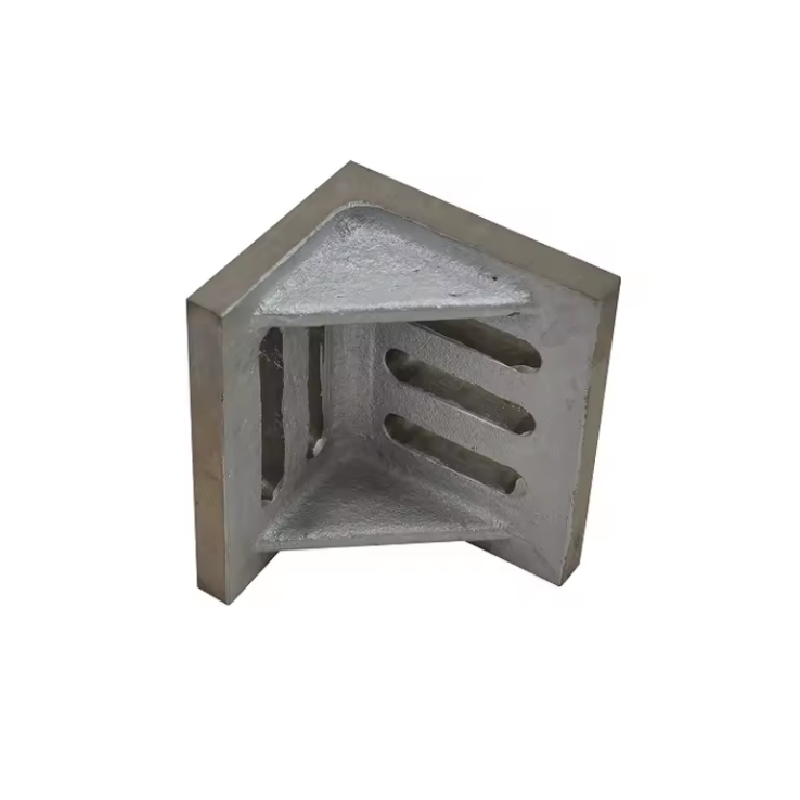

Valurauast nurgaplaadid

Tootekood: malmist painutatud plaat, T-soone malmist painutatud plaat, kontroll malmist painutatud plaat

Raua paindeplaatide eelised on ülitäpne, hea kulumiskindlus ja lihtne hooldus.

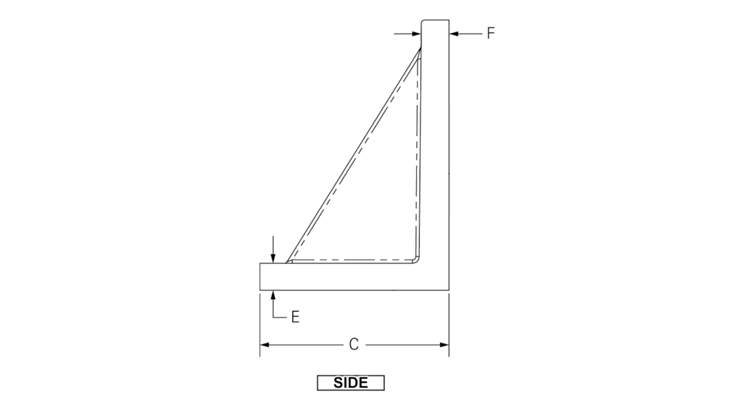

Malmist painutamise plaadi spetsifikatsioonid: 200 × 200 ~ 800 × 600 (millimeetrid) täpsus: tase 0, 1. tase, 2. tase, 3. tase.

Malmist painutatud plaate toodetakse vastavalt JB6092-85 standardile, mis on valmistatud HT200-HT300 materjalist. Tööpind võtab kasutusele kraapimis- ja lihvimistehnoloogia, mida kasutatakse komponentide kontrollimiseks ja mehaanilise töötlemise kinnitamiseks.

Malmist painutusplaadi pealekandmine: kasutatakse 90 ° toorikute nurga kontrollimiseks, komponentide seotud pindade vastastikuse risti kontrollimiseks seadmete hoolduse ajal ja tavaliselt ka paigaldajate märgistamiseks. Seda saab tavaliselt kasutada ka tööpinkide kontrollimiseks, paigaldamiseks ja vertikaalseks pinnakontrollis ning kontrollida malmist lamedatel plaatidel olevate toorikute vertikaalsust. See sobib ülitäpseks mehaaniliseks ja instrumentide kontrollimiseks ning mitte vertikaalsuse kontrollimiseks tööriistade vahel.

Päritolukoht ： Hebei, Hiina

Garantii ： 1 aasta

Kohandatud tugi ： OEM, ODM, OBM

Brändi nimi ： Storan

Mudeli number ： 2012

Materjal ： Kohandatud

Täpsus ： Kohandatud

Töörežiim ： Kohandatud

Üksuse kaal ： Kohandatud

Maht ： Kohandatud

Toote nimi ： malmist nurkplaat

Materjal ： ht200-300

Suurus ： Kohandatud

Tööpinna kõvadus ： HB160-240

Valukoprotsess ： Vaigu liiva valamine

Struktuur ： Kohandatud

Maalimine ： praimer ja näomaal

Täpne hinne ： 1-3

Töötemperatuur ： (20 ± 5) ℃

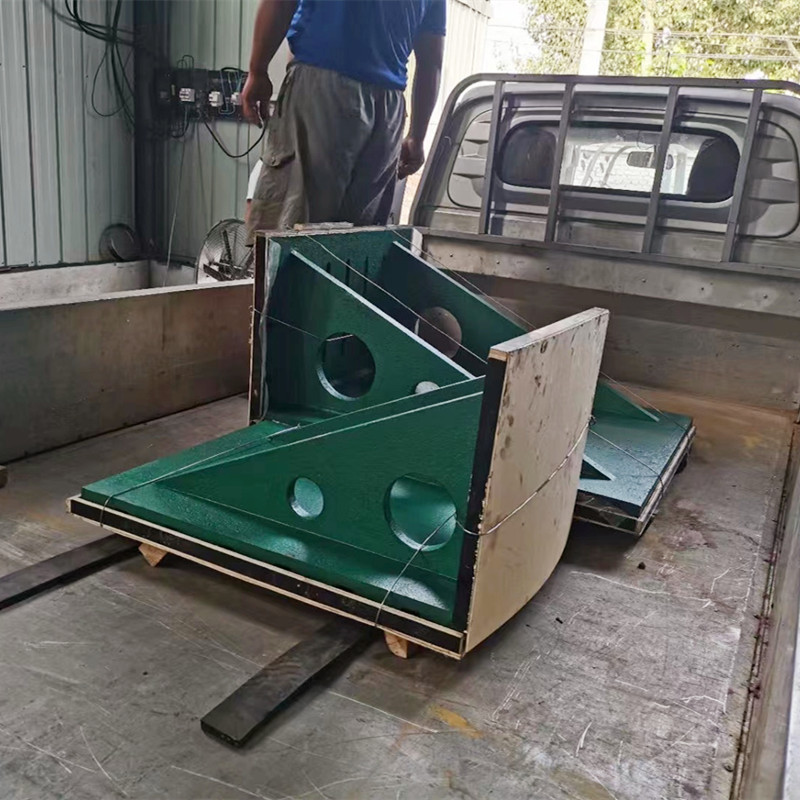

Pakend ： Vineerikast

Esitusaeg

Materjal: ht200-300

Spetsifikatsioon: kohandage

Tööpinna kõvadus: HB160-240

Pinna töötlemine: kraapimine, maapinna viimistlus või töödeldud viimistlus

Valukoprotsess: vaigu liiva valamine

Maal: praimer ja näomaal

Pinnakate: marineerimisõliga kaetud tööpind ja korrosioonivastase värviga kaetud tööpind kaetud tööpind

Töötemperatuur: (20 ± 5) ℃

Täpne hinne: 1-3

Pakend: vineerikast

Malmist nurgaplaatide vähese hooldusega disain: HB160-240 Pikaealisuse kõvadus

Tööstuslikus komplekteerimisel peavad malmist nurgaplaadid taluma rasket kasutamist ilma sagedase hoolduseta. Storaen kasutab HT200-HT300 halli malmist (HB160-240), et luua nurgaplaadi valamislahendusi, mis minimeerivad hooldust-töötubade jaoks, kus tööriistade seisakuid on kulukas. Siit saate teada, kuidas meie disain tagab vastupidavuse hõlpsalt:

1. Kõvadus kulumis- ja löögikindlus

Meie malmist kasti nurgaplaadi mudelid (160–240HB) ületavad pehmemaid materjale 2x võrra:

Hõõrumiskindlus: Pearnait mikrostruktuur talub 10 000+ klambritsüklit, kaotamata 90 ° ruuduusku (± 5 ‘tolerants), mis on kriitiline freesimiseks/puurimisvahenditeks, kus püsiv tööriist kontakt kahjustab madalama kõvalisuse alternatiive.
Mõju vastupidavus: 200–300MPa tõmbetugevus neelab väiksemaid mõjusid, vältides alumiiniumplaate vaevavad mõlgid/praod ja vajavad sagedasi parandamist.

2. pingega seotud stabiilsus

Kaheastmeline protsess tagab püsiva täpsuse:

Vaigu liiva valamine: ühtlased seinad (15–30 mm) ja 550 ° C lõõmutamine kõrvaldavad 90% valamispingest, takistades väändumist. Hooldab 2. klassi tasasust (≤0,02 mm/m) üle 600 mm, stabiilne üle 10 ° C – 40 ° C.
Vastupidav pinnaviimistlus: jahvatatud (RA ≤3,2 μm) peab vastu jahutusvedeliku kogunemisele; Valikuline käte kraapimine (RA ≤1,6 μm) ei lisa täiendavat hooldust – sarnaselt koorimiskatted odavamatel plaatidel.

3. korrosioon ja hõõrdekontroll

Vähese hooldusega omadused karmidele keskkondadele:

Looduslik kaitse: tihe malmist vähendab rooste 50% võrra; 5 -μm marineerimiskate laiendab niisketes töötubades vastupidavust.
Ise määriv grafiidi: vähendab hõõrdumist plaadi ja toorikute vahel, välistades vajaduse sagedase õlitamise järele-käik teiste materjalidega.

4. kõrge nõudlusega rakendused

Tõestatud raskete stsenaariumide korral:

Rasked masinad kinnitusel: 600x400mm malmist nurkplaat toetab 5+ aasta jooksul 300 kg mootoriplokki ilma lagunemiseta, säästes 2000 dollarit+ iga -aastaste korduskulude korral.
Automatiseeritud kontroll: stabiilne HB180 pind hoiab robotite CMM -i seadistustes 90 ° joondamist (± 10 "), vähendades kalibreerimissagedust 75% ja suurendades läbilaskevõimet.

5. Storaeni vähese hooldusega lubadus

Vastupidav disain: alates 200x200mm pinkist kuni 800x600mm tööstusmudeliteni, habras komponente ega keerulisi katteid pole.
Kvaliteedi tagamine: vastab GB/T 6092-85/ISO 1101, mida toetab 1-aastane garantii kõvaduse kaotuse või triivi vastu.
Pikaealisuse eelis: geneeriliste plaatide 3x kasutusaja, vähendades usaldusväärse tootmise kogukulusid.

Valige probleemivaba täpsuse saamiseks Storaeni malmist nurgaplaadid. Meie malmist kasti nurgaplaatlahendused ühendavad HB160-240 kõvaduse, stressivaba valamise ja korrosioonikindluse pikaajalise jõudluse tagamiseks minimaalse hooldusega. Keskenduge oma töövoogule – käsitleme vastupidavust.

Raudnurga plaadirakendused: kinnitusdetailide tegemine ja 90 ° ruutkontroll

Täpselt valmistamisel on malmist nurgaplaadid olulised stabiilse kinnitusdetaili ja geomeetrilise täpsuse jaoks, eriti kui 90 ° ruuduusku on kriitiline. Storaeni nurgaplaadi valamislahendused pakuvad jäikust ja vastupidavust, et silma paista kahes võtmerollis: võistluskalendri tegemine ja ruudukujunduse kontroll.

1. kinnitusdetailide valmistamine: täppispositsioneerimine töötlemiseks

Storaeni malmist nurgaplaadid loovad usaldusväärsed alused tooriku klambrid:

Raskeveokite stabiilsus: valmistatud HT200-HT300 malmist (160–240HB), nad peavad vastu 200 kg+ koormustele deformatsioonita-ideaalsed CNC jahvatamise autode ülekandekorpuste jaoks. 400x300mm malmist kasti nurgaplaat tagab puuritud augud täpse vastavusse 90 ° paarituspindadega, vähendades kinnitusdetaili vigu.

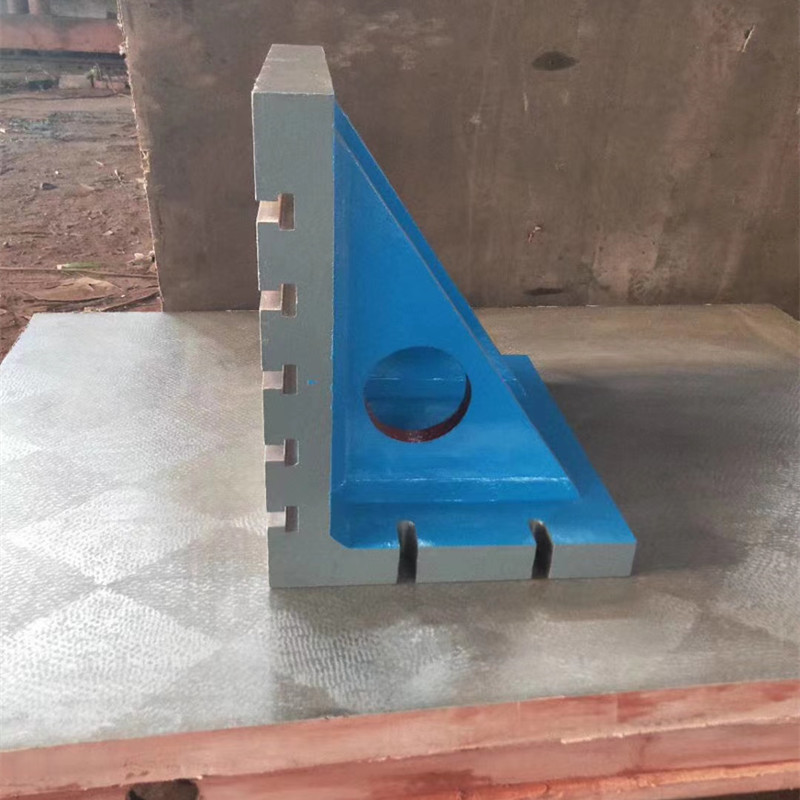

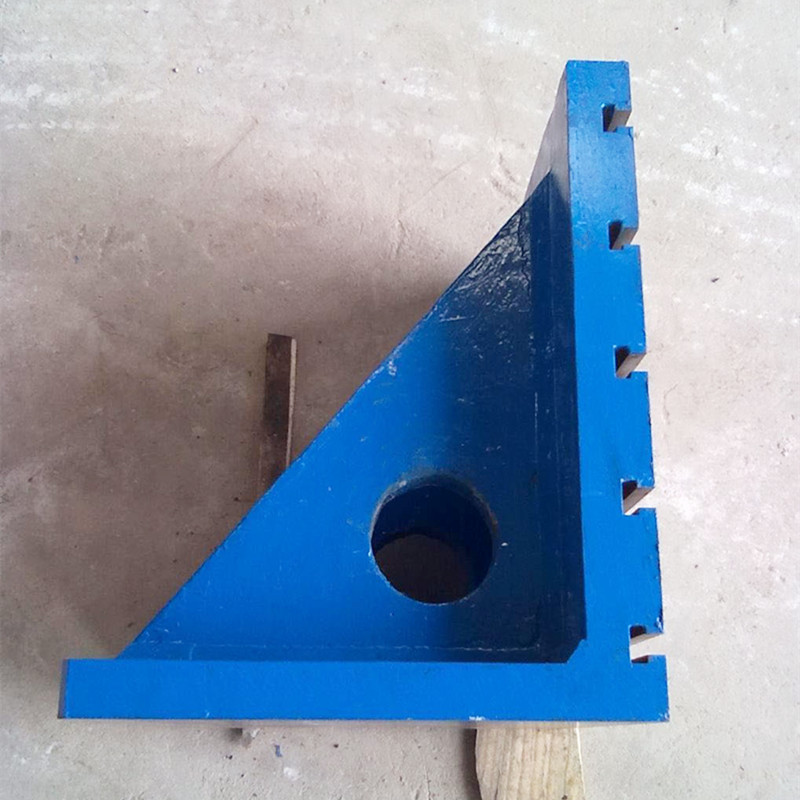

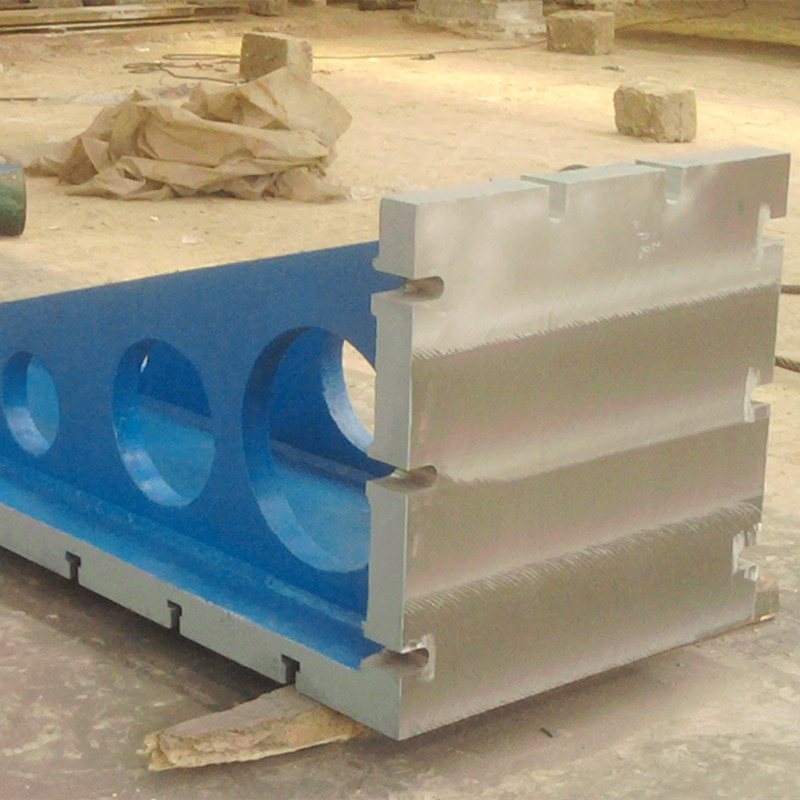

Moodul T-SLOT-disain: standardsed 14–24mm T-logid (± 0,1 mm tolerants) aktsepteerivad kiireid klambreid ja indikaatoreid, vähendades seadistusaega 50% võrreldes kohandatud terasest kinnitusdetailidega. See mitmekülgsus sobib tööpoodidega, mis käitlevad mootori aluseid, ventiile ja robotitega ühe 600×400 mm plaadiga.

2. 90 ° ruutkontroll: mehaanilise terviklikkuse tagamine

Kriitilise risti kontrollimiseks:

CMM -i kalibreerimine: 0 klassi malmist kasti nurgaplaadid (≤0 0005mm/m tasasus) toimivad lennunduse komponentide kontrollimise võrdlusstandarditena, nagu näiteks reaktiivmootori sulgudes, tagades vibratsiooni väsimuse vältimiseks 90 ° nurgad ± 5 ".

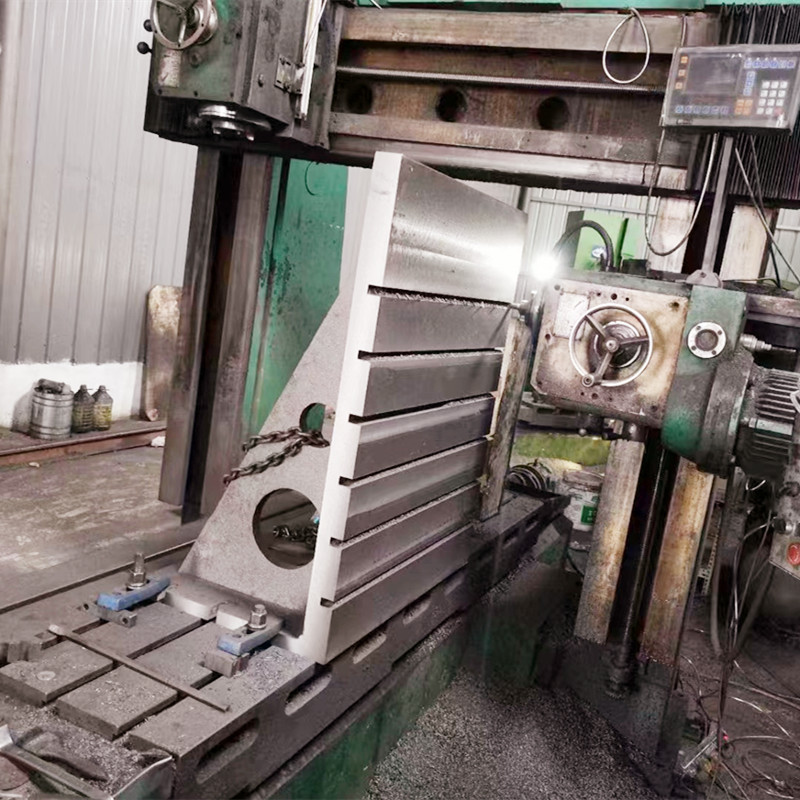

Tööriistade joondamine: 300x200mm malmist nurkplaat kinnitab spindli vertikaalsust treipingides/veskites ISO 1101 -ni, vähendades tööriistade kulumist 15% ja parandades pinnaviimistlust (RA ≤1,6 μm) rasketes terasest lõiketes.

3. Storaeni disaini eelised tööstusvajaduste jaoks

Vibratsiooni summutav materjal: HT200-HT300 malmist vähendab mürarikkates töötubades mõõtmisvigu 40% võrra, säilitades ruudukujunduse reaalajas töötlemise ajal.

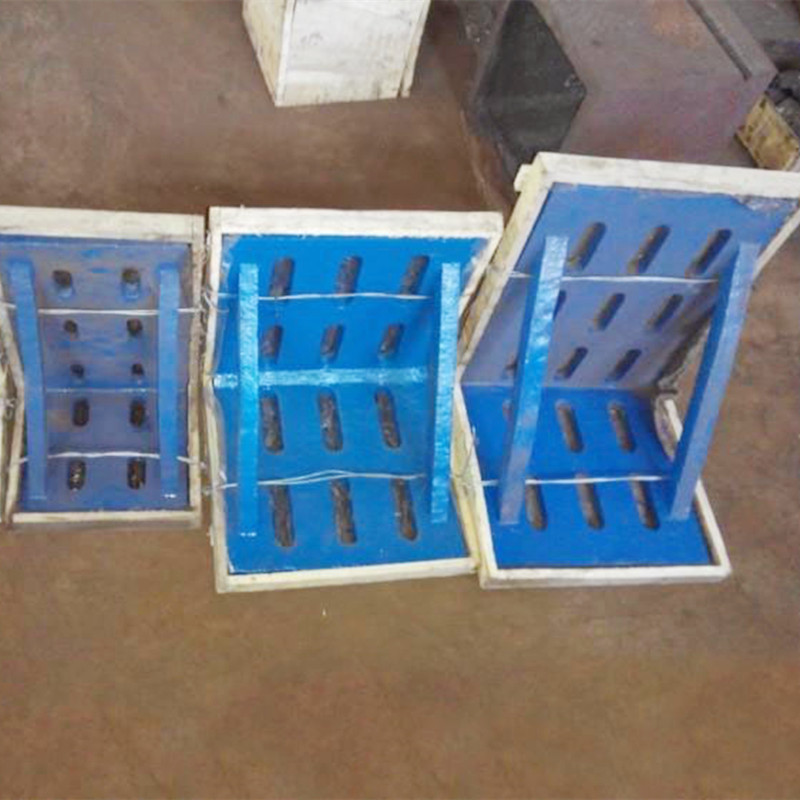

Kohandatud lahendused: Eritus 800x600mm plaadid, millel on tugevdatud ribidega tembeldamiseks kinnitusdetailide jaoks, tarnitakse 4–6 nädala jooksul, optimeerides koormusjaotuse raskeveokite kasutamiseks.
Kvaliteedi tagamine: iga plaat vastab CMM-i testimise kaudu GB/T 6092-85/ISO 1101, millel on 1-aastane garantii ruudukujulise triivi vastu kõrgete panustega rakenduste jaoks.

4. Tööstuse mõju: tõhusus ja täpsus

Autotöö: 1. astme tarnija kasutab meie nurgaplaadi valamist kinnitusdetailide peade jaoks, saavutades ± 0,01 mm risti ja kõrvaldades mootori kokkupanemise ümbertegemise.
Lennundus: malmist kasti nurgaplaadid tagavad tiibu ribi neetide augud kereraamidega, lõigates õhusõidukite kokkupaneku aja 30%.

Storaeni malmist nurgaplaadid annavad täpsusele kinnitus- ja ruudukujunduse kontrollid. Meie nurgaplaadi valamislahendused vähendavad raskete koormuste ja korratava täpsuse jaoks vähendavad seadistusaega, suurendavad tööriistade elu ja vastab kõige rangematele tööstusstandarditele, mida toetab bränd, mis on pühendunud tipptasemel tootmisele.
