sirged valitsejad

Päritolukoht ： Hebei, Hiina

Garantii ： 1 aasta

Kohandatud tugi ： OEM, ODM, OBM

Brändi nimi ： Storan

Mudeli number ： 2010

Materjal ： malmist

Täpsus ： Kohandatud

Töörežiim ： Kohandatud

Üksuse kaal ： Kohandatud

Maht ： Kohandatud

Materjal ： ht200-300

Spetsifikatsioon ： Vt lisatud vorm või kohandamine

Pinna töötlemine ： Käsitsi kujundatud või finiš-puhkemine

Valukoprotsess ： Liiva valamine

Maalimine ： praimeri maalimine

Pinnakatte ： tööpind kaetud marineerimisõliga

Töötemperatuur ： (20 ± 5)℃

Täpne hinne ： 1-3

Kohandatud disain ： Saadaval

Pakend ： Vineerikast

Esitusaeg

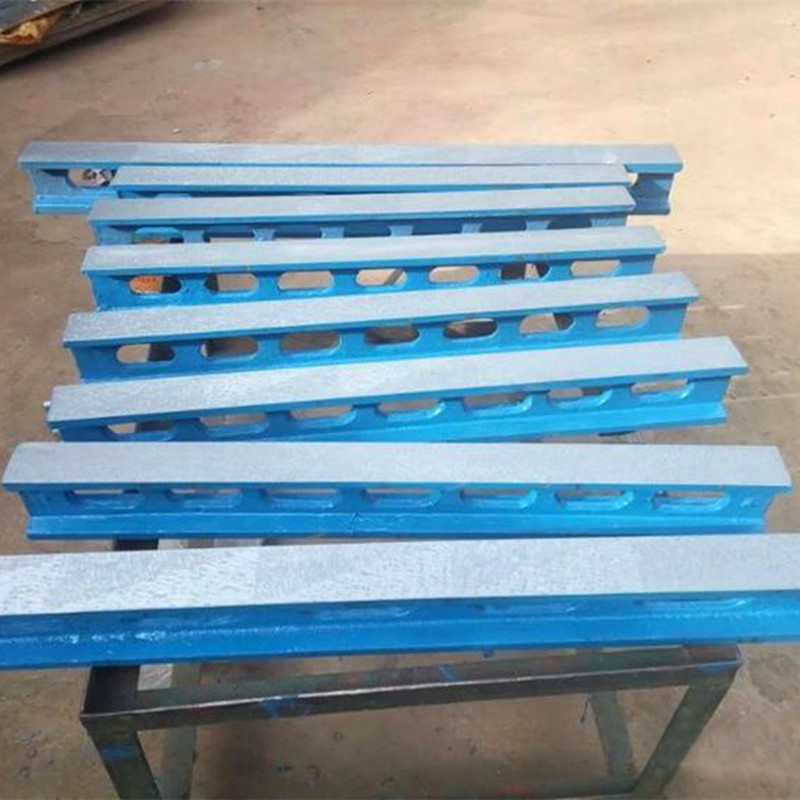

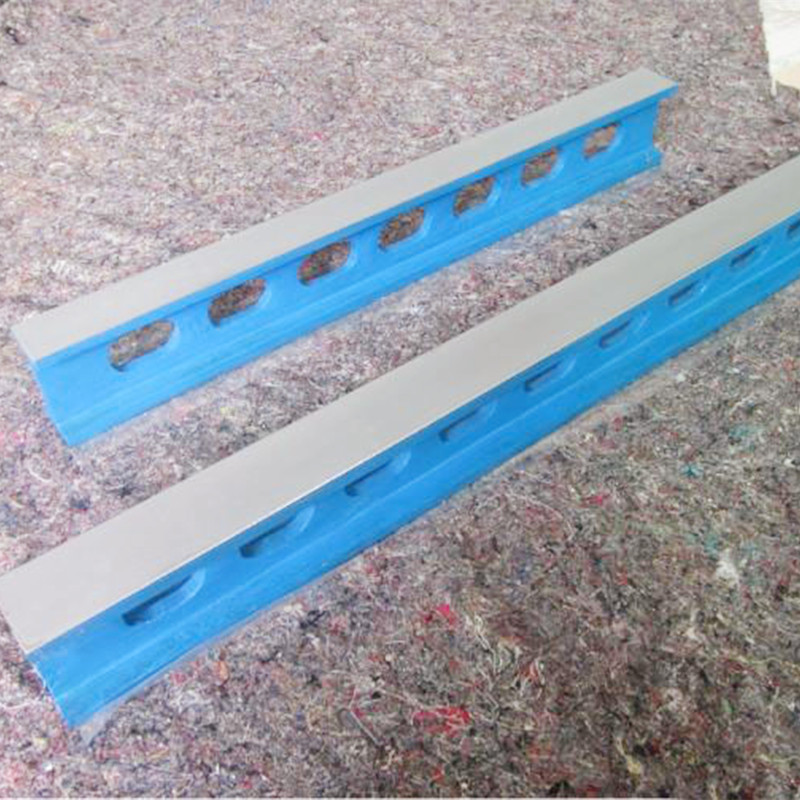

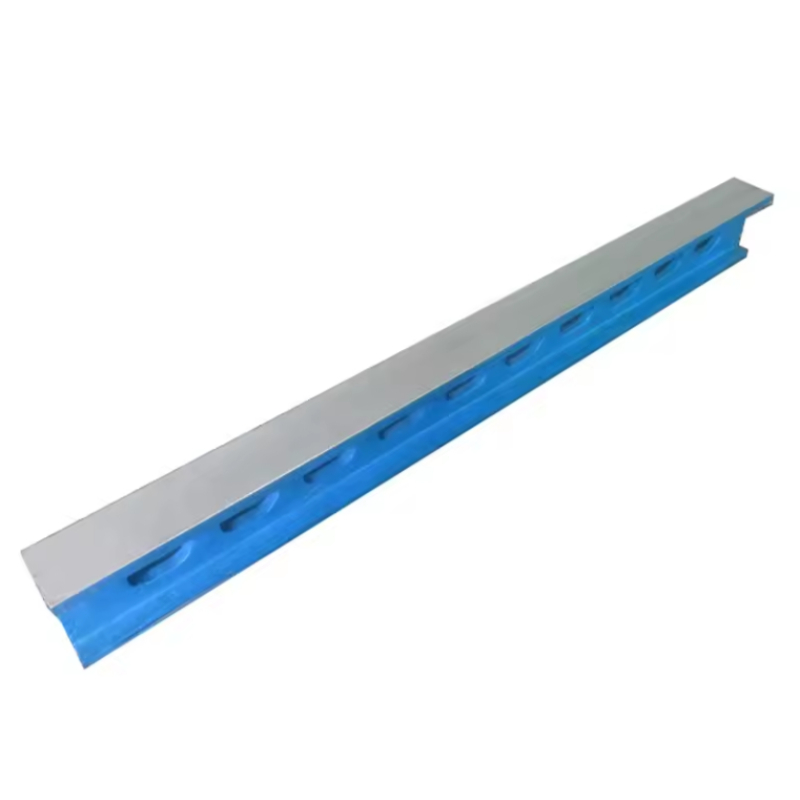

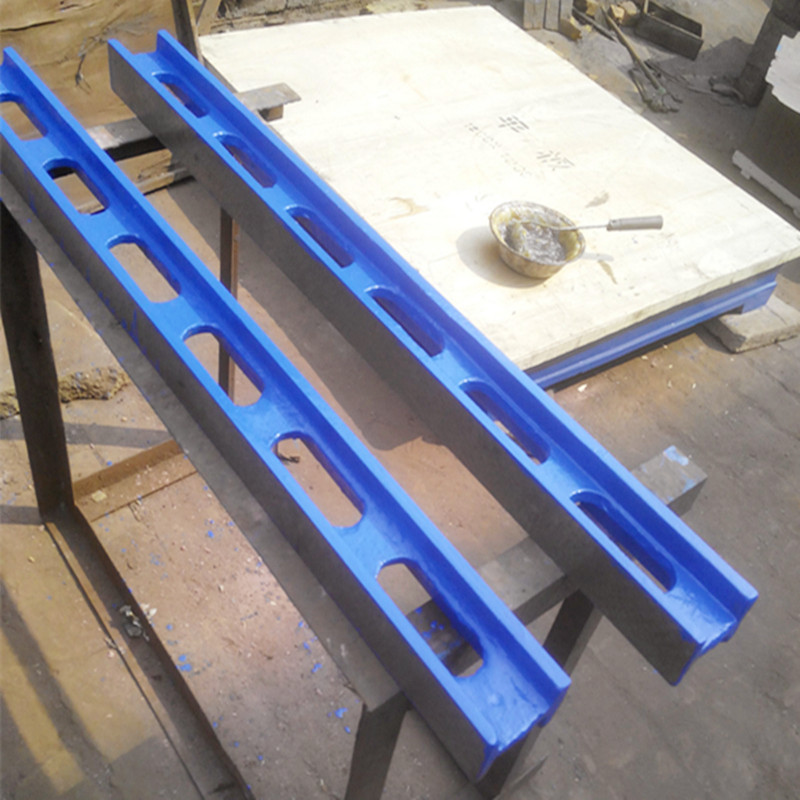

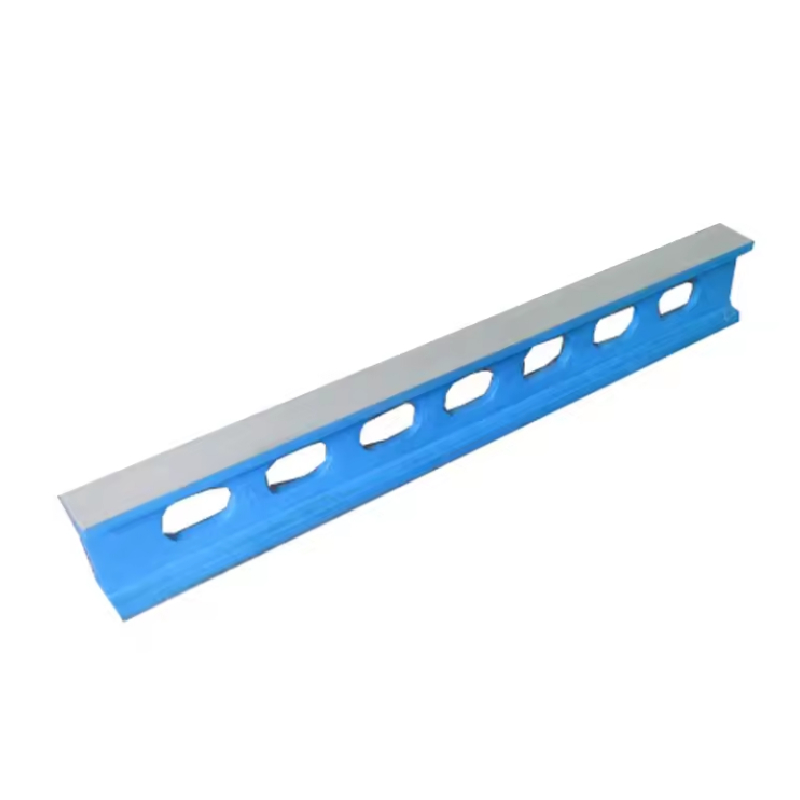

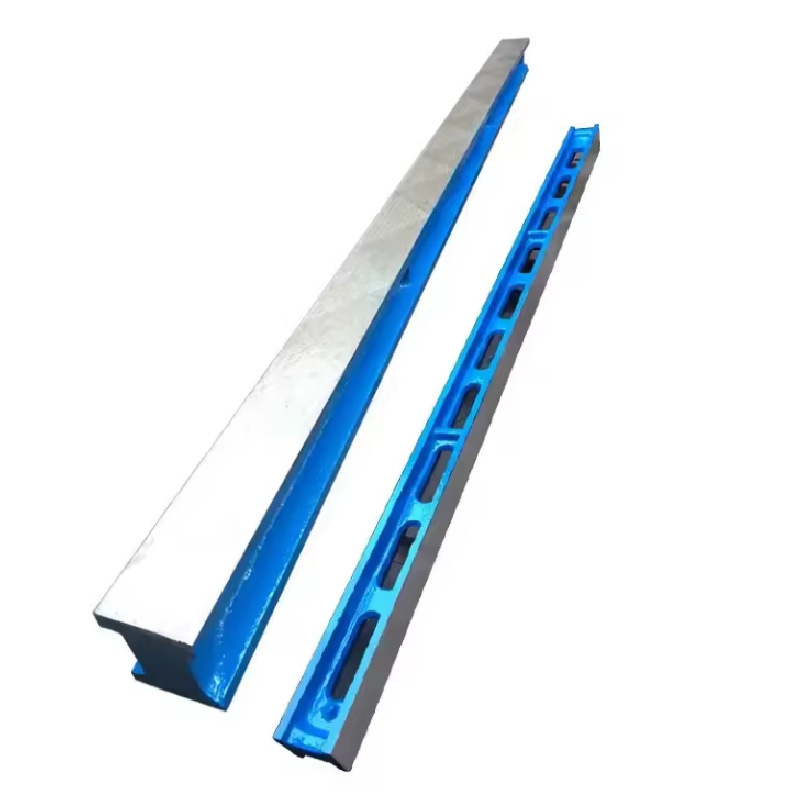

* Ⅰ -kujuline

* Valmistatud kvaliteetsest malmist.

* Valamisstress – vabastatud sisemiste pingete eemaldamiseks.

* Pakutakse kolmes täpsuses: 0, 1. ja 2. klassid.

* Tavaline pakend on vineerikast, peen pakendikott, mis on vajalik lisakuludega.

Materjal: ht200-300

Spetsifikatsioon: vt lisatud vorm või kohandamine

Pinna töötlemine: käsitsi väljakujunenud või viimistlus-puhkemine

Valukoprotsess: liiva valamine

Maal: praimerimaal

Pinnakate: marineerimisõliga kaetud tööpind ja mittetöötava pinnaga kaetud antiristivärviga

Töötemperatuur: (20 ± 5)℃

Täpne hinne: 1-3

Kohandatud disain: saadaval

Pakend: vineerikast

Malmist vs terase sirged valitsejad: vastupidavus ja täpsusvõrdlus

Kas olete valinud sirged valitsejad tööstuslikuks joondamiseks? Materjali valik määratleb jõudluse. Storaen võrdleb malmist ja terasest metalli sirged tööriistu, et näidata, miks meie malmist joonlaua sirge servalahused juhivad vastupidavust ja täpsust.

1. Tugevuse ja vibratsioonitakistus

Malmist (ht200-ht300):

180–240HB karedusega ja 300MPa tõmbetugevusega kannavad meie käepidemega malmist sirge serva joonlaual 3x paremaks kui mahedast terasest. Selle mikrostruktuur summutab vibratsiooni 40%, CNC masina joondamise jaoks kriitilise tähtsusega või pressitööriista seadistamise korral, kui masinad vibratsioonid põhjustavad vigu.

Teras:

Pehmem (130–180HB) ja kriimustuste suhtes (RA ≥3,2 μm), kaotavad terase sirged joonlaud abrasiivses keskkonnas kiiremini, millel puudub malmist raua vastupidavus.

2. Pikaajaline täpsuse stabiilsus

Termiline konsistents:

Malmist madal soojuspaisumine (11,6 × 10⁻⁶/° C) säilitab 0 -klassi sirgelt (≤0,001 mm/m 1000 mm), stabiilne 10 ° C – 40 ° C vahel. Teras laieneb 25% rohkem, riskides ± 5 μm vigadega temperatuuritundlikes ülesannetes, näiteks lennunduse komponentide joondamisel.

Pinna vastupidavus:

Stressist vabastatud ja valikuliselt käsitsi koostatud malmist metalli sirged säilitavad 10 000 tsükli jooksul RA ≤1,6 μm karedust. Terasejuhid kaotavad pärast 5000 tsüklit mikrohäirete tõttu 20% tasapinnalt.

3. korrosioonikaitse ja praktiline disain

Korrosioonivastane viimistlus:

5 -μm marineerimismark laiendab malmist joonlauda sirget elu niiskete töötubades 2x võrra, ületades terasest joonlaua, mis roostetavad või jahutusvedelikust.

Ergonoomilised omadused:

30–50 mm paks alus ja kummist käepide vähendavad väsimust, samas kui 500–3000 mm suurused (kohandatud kuni 6000 mm) väldivad terase väändumisprobleeme üle 2000 mm.

4. Millal valida malmist

Ideaalne:

Raskeveokite keskkonnad (valuriigid, masinpoodid), millel on mõjud ja temperatuurimuutused.
Täpsuskriitilised ülesanded nagu CMM-i kalibreerimine või suur valamise kontroll, kus terase piirangud riskivad kuluka ümbertegevusega.

Kui terasest sirged joonlaud sobivad kerge kasutamisega, siis Storaeni malmist metalli sirge ja käepidemega sirge serva joonlaual annab 3x pikemat eluiga, paremat vibratsioonikontrolli ja termilist stabiilsust. 1-aastase garantii ja kohandatud lahendustega vähendavad nad tööstusliku joondamise kogukulusid. Tutvuge meie tootevalikut täna ja kogege esmaklassilise malmi täpset erinevust.

Kuidas sirged joonlaud aitavad käsikõikudes laagripindadel

Käsitsi kraapimislaagripinnad nõuavad mikronitaseme täpsust ja sirged valitsejad on täpsuse suunamiseks hädavajalikud. Storaeni valitseja sirge servalahendused suurendavad seda käsitööd, pakkudes jäikust ja vastupidavust, et muuta karedad pinnad suure jõudlusega liidesteks. Siit saate teada, kuidas meie tööriistad protsessi tõstavad:

1. Precision vundament: sirge serva joondamine

Metalli sirge serva joonlaual on võti tasasuse kontrollimiseks:

Pinnakontroll: Storaeni roostevabast terasest sirge servalaua (RA ≤1,6 μm) paigutamine näitab kõrgeid laike kergete lünkade kaudu, tagades 2. klassi sirgelt (≤0,02mm/m 1000 mm). See juhib täpselt kraapimist, et luua 25–30 kontaktpunkti/25x25mm, optimeerides laagrites koormuse jaotust.
Juhendatud kraapimine: meie joonlaua sirge serva jäik serva tagab järjepideva kaabitsa nurgad, hoides ära ebaühtlaste sisselõikeid. Auruturbiinides või CNC spindlites vähendab see hõõrdumist 30% ja kahekordistab komponendi eluiga.

2. Materiaalsed lahendused mitmekesiste vajaduste jaoks

Storaen pakub kohandatud sirgeid valitsejaid:

Malmist sirged servad (HT200-HT300): 180–240HB kõvadusega takistavad need paindet 50 kg rõhu all, säilitades ± 5 μm sirgelt üle 300 mm-ideaalsed raskeveokite rakenduste jaoks, näiteks diiselmootori laagrid, kus vibratsioon ei mõjuta joondamist.
Roostevabast terasest sirge serva valitsejad (304 klassi): korrosioonikindlad 20 μm nikkel-kroomitud plaadimisega annavad nad 3. klassi sirgelt (≤0,05 mm/m) mere- või meditsiinikeskkonna jaoks, kaitstes jahutusvedeliku eest ja tagades pumpade või meditsiiniseadme laagrite täpsuse.

3. kujunduse tõhusus ja täpsus

Meie metalli sirge serva joonlaud optimeerib töövoo:

Ergonoomiline disain: 30 mm paksune alus- ja kummist käepide vähendavad pikkade kraapimisseansside väsimust, samas kui kaalutud tasakaal tagab stabiilsuse vertikaalsetele/horisontaalsetele pindadele – kriitiliselt suurte laagrite joondamiseks tuuleturbiinides või pressides.
Kalibreerimise tagamine: iga valitseja vastab 3D-laseri skaneerimise kaudu GB/T 6091-2004 standarditele, pakkudes jälgitavat viidet ISO 1101 vastavuse jaoks.

4. Storaeni kraapimise eelised

Kohandatud lahendused: eritellimusel kujundused, näiteks 2000 mm joonlaua sirge servaga 120 ° kaldus kõverdatud laagrite jaoks (4–6 -nädalane tarneaeg) sobivad lennunduse kosmose või ainulaadsete geomeetriate jaoks.
Vastupidavus: malmist mudelitel on 5 μm marineerimisõli roostekindluse jaoks; Roostevaba teras läbib passiivse, pikendades tööriista eluea 2x võrra karmides keskkondades.
Garantii: 1-aastane kaitse mõõtmete triivi eest tagab enesekindluse paralleelsuse ≤0,01 mm/m saavutamise suhtes, minimeerides ümbertöötlemise kõrge väärtusega masinate jaoks.

Käsitsi kraapimine ühendab oskused ja täpsused ning Storaeni sirged valitsejad annavad mõlemad. Alates korrosioonikindlast roostevabast terasest sirge serva joonlaual kuni karmide malmist mudeliteni pakuvad meie tööriistad kriitiliste laagrite jaoks vajalikku täpsust ja vastupidavust. Tõstke oma käsitööd kaasaegseks tootmiseks mõeldud tööriistadega – kus iga kraap loeb masina usaldusväärsuse ja jõudluse poole.
