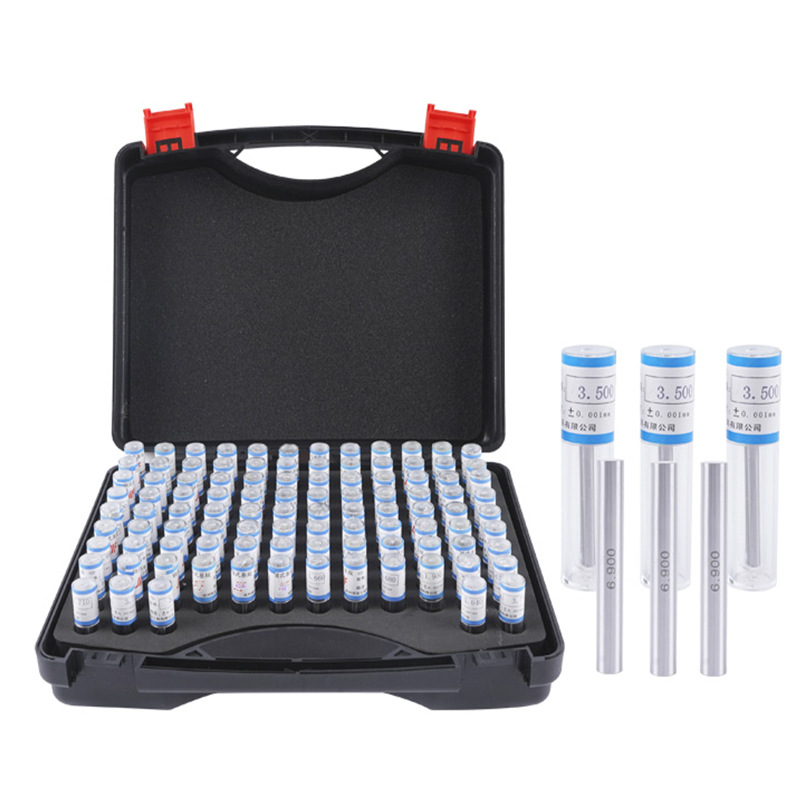

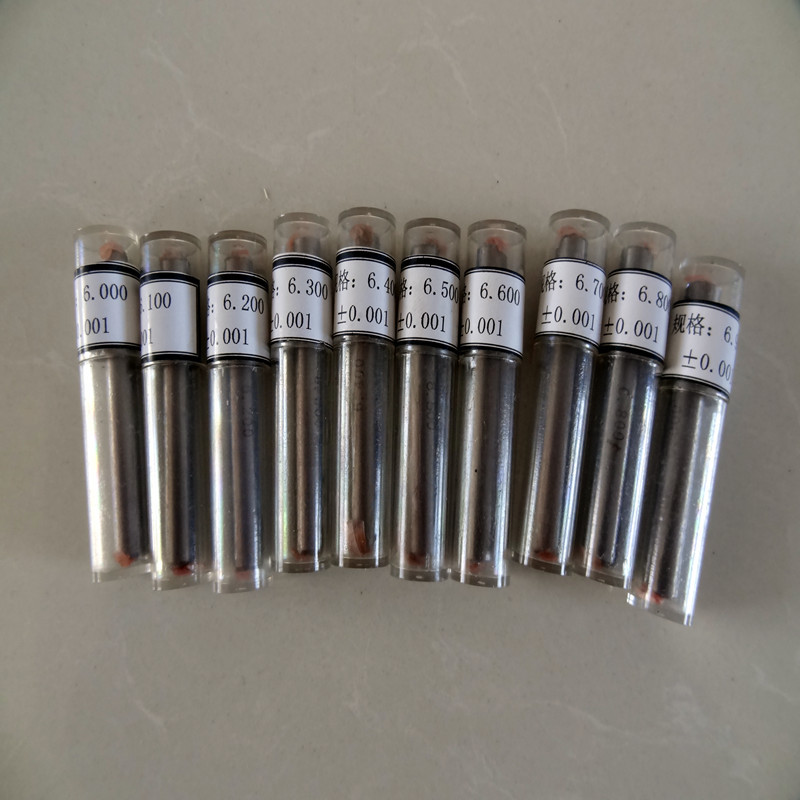

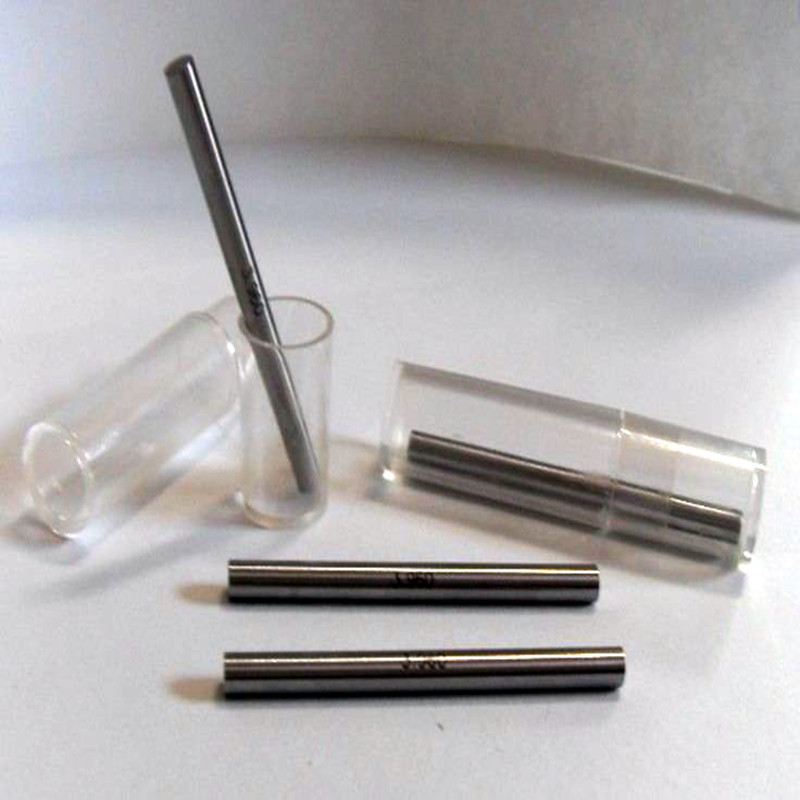

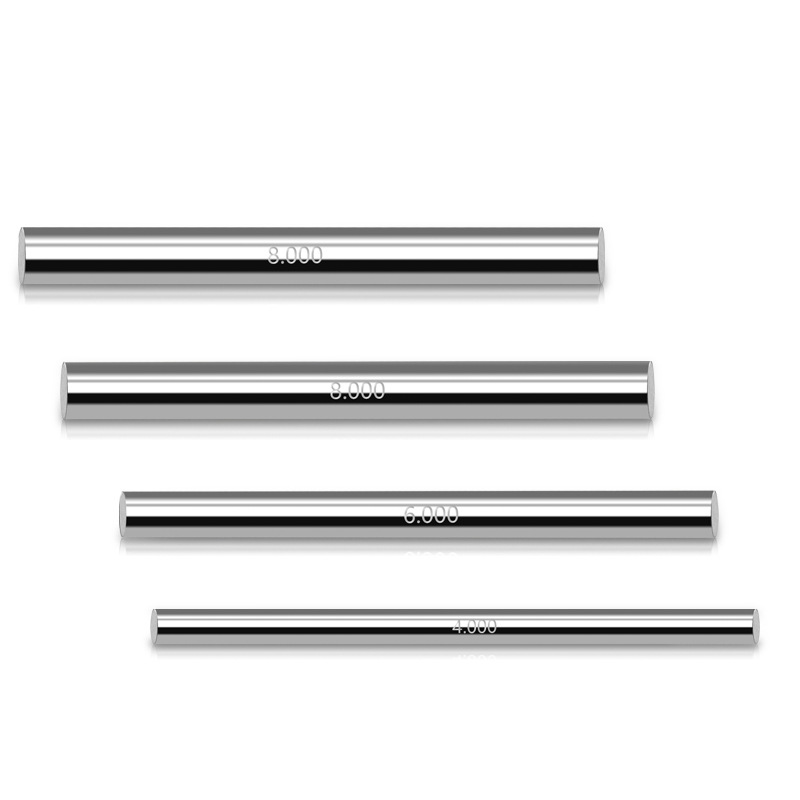

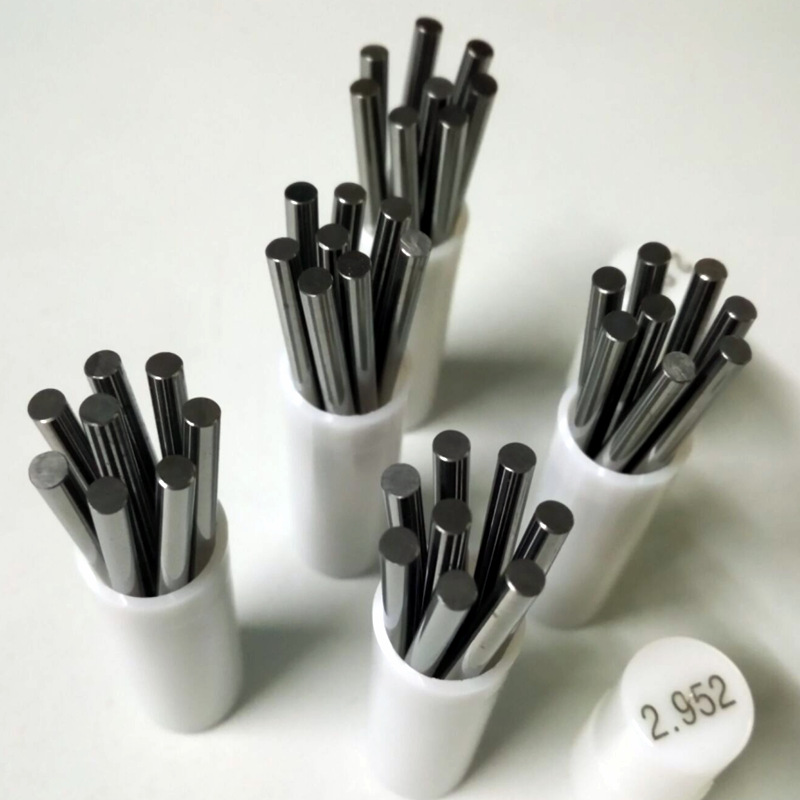

Pin mõõtur

Silindri kujuga loetakse skaala silindri läbimõõdust, mõõtmisel on pistikumõõtur ümmarguse augu kaudu risti ümmarguse augu ristlõikega. Kui te ei saa mööda minna, siis vahetage väiksema läbimõõduga pistiku gabariit; Kui saate mööda minna ja tühimik on liiga suur, vahetage suurema läbimõõduga pistikumõõtur välja. Kuni ümmarguse augu läbimiseks sobiva pistiku gabariidi otsimiseni on väike hõõrdumistunne (tuleb tunda otsust), siis on ümmarguse augu sisemine läbimõõt PIN-tüüpi pistiku gabariidi läbimõõt.

Mis on tihvti gabariit?

PIN-i gabariidid on tavaliselt valmistatud karastatud terasest või muudest vastupidavatest materjalidest, et vastupidavus ja deformatsioon, tagades pikaajalise usaldusväärsuse erinevates tootmisseadetes. Need gabariit on erineva standardsuurusega, võimaldades kasutajatel valida õige augu läbimõõdu jaoks õige tihvti, mida nad vajavad. Väärib märkimist, et tihvti gabariidid liigitatakse sageli kahte tüüpi: minge garderoobi ja mitte-go-ga. GO-tihvti abil kasutatakse selleks, et kontrollida, kas auk on määratud tolerantsi piires, samas kui no-go tihvti mõõtur kontrollib, kas auk ületab määratud piire.

Pin -gabariidi kasutamise peamine eelis seisneb selle lihtsuses ja täpsuses. Erinevalt pidurisadulatest või muudest mõõtmisvahenditest, mis võivad tekitada inimlikke vigu, pakuvad tihvtide gabariidid sirgjoonelist läbisõidu hindamist. Kui tihvti gabariit sobib tihedalt auku, kinnitab see, et augu suurus on tolerantsi piires. Kui see ei sobi või läheb liiga sügavale, näitab see võimalikku probleemi, mis vajab tegelemist.

PIN -i gabariidid mängivad kriitilist rolli kvaliteeditagamise protsessides sellistes tööstusharudes nagu autotööstus, lennundus ja tootmine, kus täpsus on esmatähtis. Kasutades PIN-i gabariidid, saavad organisatsioonid säilitada kvaliteetseid standardeid, tagada kokkupandud osade funktsionaalseid jõudlust ja parandada lõpuks toote töökindlust.

PIN -i gabariit kasutage

Inseneri- ja tootmise valdkonnas on täpsus ülitähtis. Üks oluline tööriist, millel on selle täpsuse saavutamisel ülioluline roll, on tihvtimõõtur. Nööpnõinur on silindriline tööriist, mida kasutatakse aukude läbimõõdu või pilude laiuse mõõtmiseks. Selle eesmärk on pakkuda täpseid ja korratavaid mõõtmisi, muutes selle erinevates tööstusharudes kvaliteedikontrolli hädavajalikuks varaks.

Pin-gabariidid on erineva suurusega ja need on tavaliselt valmistatud kvaliteetsetest materjalidest, näiteks roostevabast terasest, tagades vastupidavuse ja vastupidavuse kulumisele. Tavalise tolerantsuse taseme korral võimaldavad need gabariidid kasutajatel hinnata, kas konkreetne mõõde jääb vastuvõetavate piiridesse. Tootjad kasutavad töödeldud osade mõõtmete kontrollimiseks sageli PIN -i mõõtureid, tagades enne järgmisse tootmisjärku liikumist nõutavate spetsifikatsioonide täitmise.

Pin -gabariidi rakendamine on sirgjooneline. Augu läbimõõdu mõõtmiseks valib kasutaja sobiva tihvti gabariidi suuruse ja sisestab selle auku. Kui tihvt sobib tihedalt ilma liigse jõuta, näitab see, et läbimõõt on õige. Ja vastupidiselt, kui tihvti gabariit ei sobi, on edasine ülevaatus õigustatud, et teha kindlaks, kas see osa on tolerantsi piires.

Lisaks saab PIN -i gabariidid kasutada ka muude mõõtmisinstrumentide kalibreerimiseks, tagades, et need pakuvad täpseid näiteid. See aspekt muudab need oluliseks mitte ainult tootmises, vaid ka laboratoorses keskkonnas, kus täpsed mõõtmised on üliolulised.

PIN -i gabariidiklassid

Pin -gabariidid liigitatakse peamiselt kolme klassi: A, B ja C. Iga klass täidab ainulaadset eesmärki ja järgib konkreetseid tolerantsi, võimaldades inseneridel valida nende vajaduste jaoks sobiv gabariit.

A -klassi näpunäited on toodetud kõige täpsusega ja sobivad ideaalselt tihedate tolerantsi vajavate rakenduste jaoks. Neid gabariite kasutatakse tavaliselt olukordades, kus on vaja kõrget täpsust, näiteks mõõtmisinstrumentide kalibreerimiseks või kvaliteedikontrolli protsessides, kus komponentide mõõtmete valideerimine on kriitiline.

B-klassi tihvtimõõturid pakuvad tasakaalu täpsuse ja kulutõhususe vahel. Need sobivad üldiste mõõtmisülesannete jaoks ja neid kasutatakse sageli kaupluse põrandal, kus tehakse sagedasi mõõtmisi. Ehkki need ei paku sama täpsust kui A -klassi gabariidid, on need tootmisprotsessides järjepideva kvaliteedi säilitamiseks siiski üliolulised.

C -klassi näpunäited on mõeldud vähem nõudlikeks rakendusteks, sageli toimides kiirkontrolli tööriistana või jämedaks kontrollimiseks. Nende tolerantsid on suuremad, muutes need vähem täpseks, aga ka ökonoomsemaks. C -klassi gabariidid kasutatakse tavaliselt olukordades, kus suur täpsus pole hädavajalik, võimaldades tõhusamat mõõtmisprotsessi ilma eelmiste klasside täpsustatud täpsuseta.

Standard ： GB/T1957

Majutused ： GCR15

Üksus ： MM
