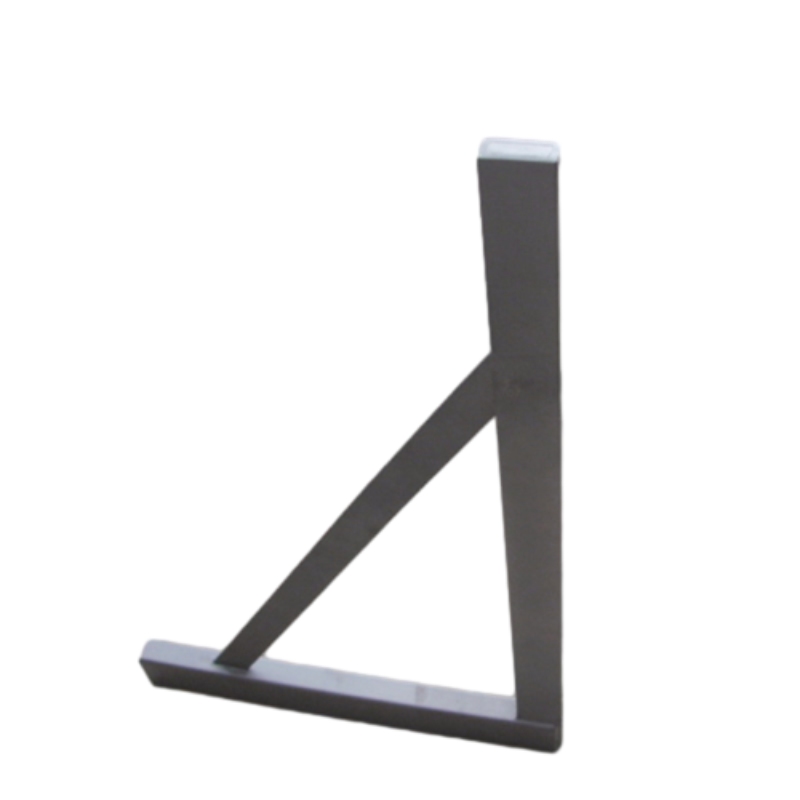

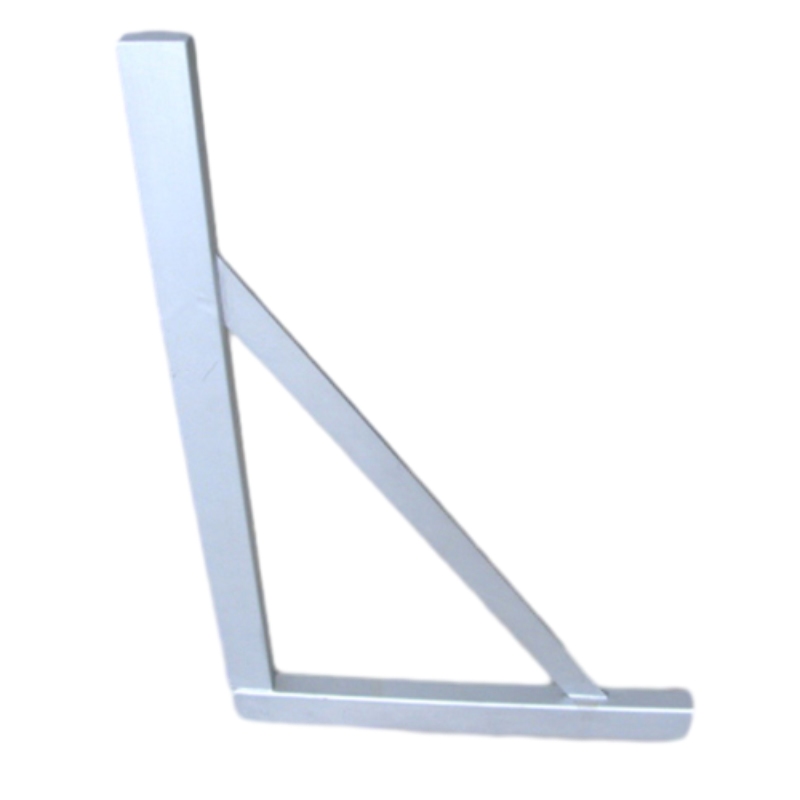

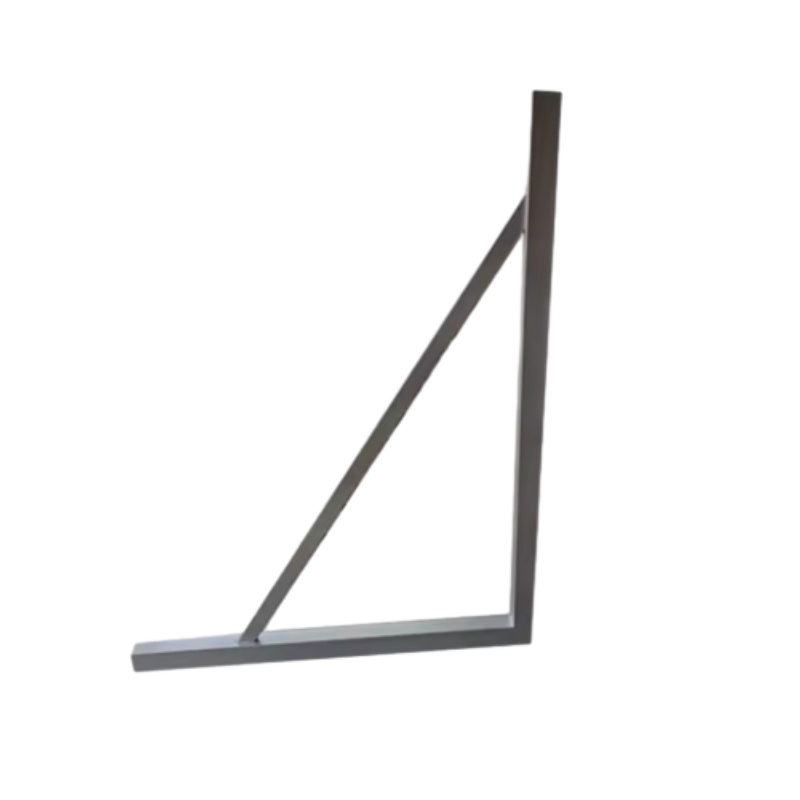

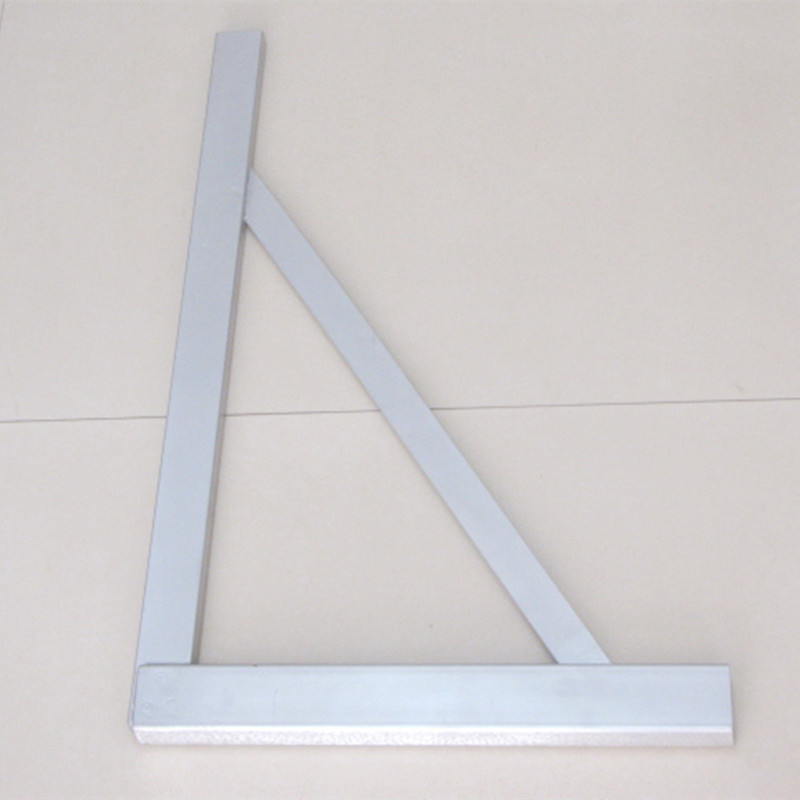

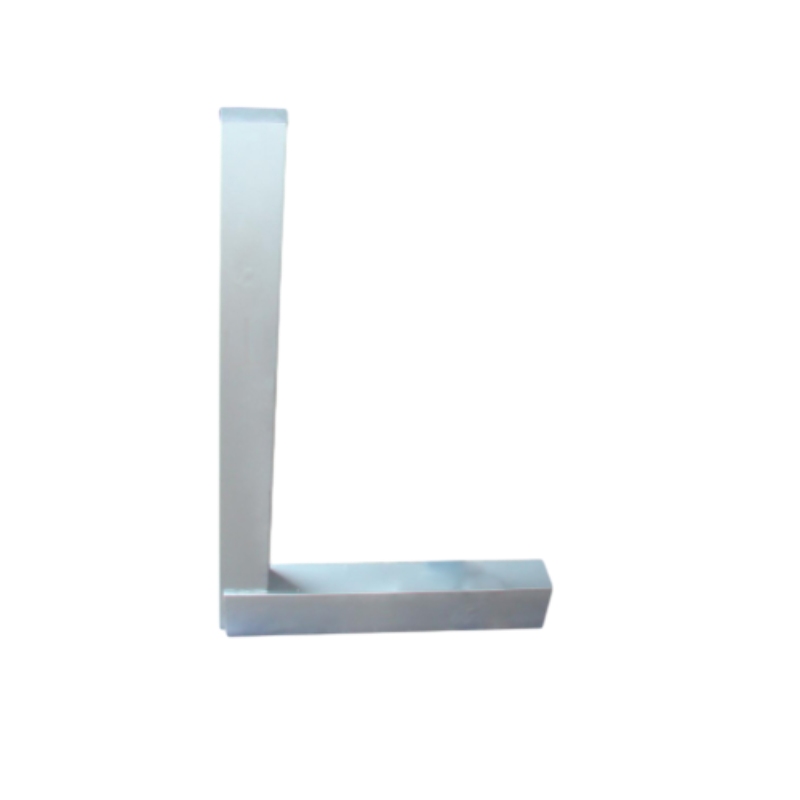

Õignurga Ruler

Päritolukoht ： Hebei

Garantii ： 1 aasta

Kohandatud tugi ： OEM

Brändi nimi ： Storan

Mudeli number ： 3003

Materjal ： magneesium

Üksuse kaal ： 4kg

Toote nimi ： Magneesium-alumiiniumsulami valguse lame joonlauda

Materjal ： magneesium-alumiiniumi sulam

Suurus ： 630*400mm

Pakett ： Vineerikast

Sertifikaat ： ISO9001

Klass ： 0 hinne

Saatmine ： mere või õhu kaudu

Märksõna ： Paralleelne reegel

Täpsus ： 0 1. klassi 2 -klassi

Esitusaeg

Magnaliumi lai istmenurga joonlaud 210*300mm

Magneesiumi alumiiniumist täisnurga joonlauda jõudlus:

1. 1. Phüüsikalised omadused: 47 kg/mm2
2. 2.Magnesium-alumiiniumi parempoolse nurga joonlaua pikenemine: 17%
3. 3.Magnesium-alumiiniumi parempoolse nurga joonlaua paindepunkt: 110 kg/mm2
4. 4. Magneesium-alumiiniumist parempoolse nurga joonlaua tugevus: HV80
5.

Magneesium-alumiiniumi parempoolse nurga valitsejal on järgmised eelised:

1. Kerge, hõlpsasti kasutatav ja hõlpsasti liigutav.
2. 2. Seda pole lihtne deformeeruda. Üldise terasmaterjali paindepunkt on 30 kg/mm2 ja üldise malmist 38 kg/mm2. Selle materjali paindepunkt on 110 kg/mm2 ja paindetakistuse indeks on kaugelt üle teistest materjalidest.
3. 3. Lihtne hoida, vedrustust ja tasandamist saab teha ilma selle otsese tasandamise tõttu selle sirku ja paralleelsust mõjutamata.
4. 4. Seda ei ole lihtne näidata, ärge kasutage kasutamise ajal õli, ärge kasutage seda pikka aega, kattege ladustamisel õrnalt õhukest üldist tööstusõli.

Täisnurga joonlaua täpsus hinded 0–2: vertikaalsuse tolerantsi standardid

Täpse tootmise korral on täisnurga joonlaual ainult sama tõhus kui selle võime säilitada rangeid vertikaalsuse tolerantse. Storaen määratleb meie metalli 90 -kraadise joonlaudade lahenduste jaoks kolm täpsusklassi (0, 1, 2), millest igaüks on konstrueeritud vastama konkreetsetele tööstuslikele nõudmistele – alates lennunduse metroloogiast kuni üldise töötlemiseni. Nende hinnete mõistmine tagab, et valite oma vertikaalsuse kontrolli vajaduste jaoks sobiva tööriista, mida toetavad ISO 1101 ja GB/T 6092 vastavus.

1. aste 0: ülikõrge täpsus (± 2")

Kriitiliste rakenduste kuldstandard:

Tolerants: säilitab 90 ° vertikaalsuse ± 2 kaaresekundites (± 0,0005mm/m), mis on kontrollitud laseri interferomeetria abil.
Materjalid: Premium HT200 malmist (vibratsiooni summutuse jaoks) või magneesiumi alumiiniumsulam (kerge jäikus), nii pingega seotud temperatuuril -80 ° C, et kõrvaldada 95% sisepingetest.

Rakendused:

Kosmosekomponentide testimine: Storaen 90 -kraadine nurga joonlauda (aste 0, 630x400mm) tagab reaktiivmootori sulgud joondatud ± 0,001 mm/m piires, takistades väsimuse ebaõnnestumiste valesti joondamise.
CMM-i kalibreerimine: toimib võrdlusstandardina mõõtmismasinate koordinaatide jaoks, kus alam mikroni vead võivad kehtestada meditsiiniseadmete implantaatide sertifitseerimise andmed.

2. aste: tööstuslik täpsus (± 5")

Enamiku töötlemisülesannete tasakaalustamise täpsus ja mitmekülgsus:
Tolerants: ± 5 kaaresekundit (± 0,0015mm/m), mis sobib ideaalselt ISO 1101-ga ühilduvaks vertikaalsuseks.
Kujundusfunktsioonid: Metalli 90-kraadise joonlaua mudelite tugevdatud ribid (3000x2000mm) jaotavad 200 kg+ koormusi deformatsioonita, samas kui 5 μm korrosioonivastane kate kaitseb jahutusvedeliku kokkupuute eest.

Rakendused:

Autotööstus: Storaeni täisnurga joonlaual (1. aste 1000x630mm) tagab mootoriploki puud risti paarituspindadega ± 0,01 mm piires, vähendades montaaži ümbertöötamist 40%.
CNC masina joondamine: kontrollib spindli vertikaalsust jahvatusmasinatel, parandades pinna viimistlust (RA ≤1,6 μm) ja pikendades tööriista eluiga 25%.

3. aste: üldotstarbeline täpsus (± 10")

Usaldusväärne mittekriitilise joondamise ja paigutuse ülesannete jaoks:

Tolerants: ± 10 kaarekusekundit (± 0,003mm/m), sobib GB/T 6092 2. klassi nõuetele.
Materiaalsed võimalused: kulutõhus süsinikteras (raskeveokite jaoks) või anodeeritud alumiinium (korrosioonikindluse jaoks tekstiili töötubades), kaaludes vaid 5 kg 1500×1000 mm mudeli jaoks.

Rakendused:

Raske varustuse komplekt: Storaeni mitme nurga serva joonlaud (2. aste 2000x1500mm) kontrollib buldooseri terade vertikaalsust, tagades pinnase optimaalseks nihkeks 90 ° joondamise.
Lehtmetalli valmistamine: juhendab 90 ° painutusmärke 5 mm paksustele teraselehtedele, vähendades katse- ja virude reguleerimist korpuste tootmisel 30% võrra.

4. Storaeni täpsuse tagamine

Kalibreerimisjälg: iga täisnurga joonlaud sisaldab CMM-i loodud sertifikaati, mis on jälgitav riiklike metroloogia standardite järgi.
Kohandatud hinded: kas vajate poolkriitiliste kosmosekosmose alakomponentide jaoks 0.5 joonlauda? Meie insenerid kohandavad teie spetsifikatsioonidele tolerantse, mis on tarnitud 4–6 nädala jooksul.
Garantii: 1-aastane katvus vertikaalsuse triivi vastu, kahekordistub tööstuse keskmine, tagades pikaajalise töökindluse isegi 40 ° C töökojas.

Ükskõik, kas vajate aerospace’i klassi 0 alam mikroni täpsust, 1. astme tasakaalustatud jõudlust autotöötlemiseks või 2. klassi kulutõhus usaldusväärsus üldiste ülesannete jaoks, annavad Storaeni täpsuskeemiga täisnurga joonlauallahendused ületamatu vertikaalsuse juhtimise. Paarige täisnurga pikkuse lisaseadmetega põhjalikuks nurga kontrollimiseks ja usaldusega meie inseneri teadmistest, et täita kõige rangemaid tööstusstandardeid – kus iga täpsuse aste loetakse.

Täisnurga joonlaua ladustamisnõuanded: rippumine vs horisontaalne paigutus parimad tavad

Nõuetekohane ladustamine on kriitilise tähtsusega teie täisnurga joonlaua täpsuse ja pikaealisuse säilitamiseks. Storaen insenerib oma tööriistu-alates kergete metallide 90-kraadise joonlauamudeliteni kuni raskeveokite mitme nurga serva joonlaudade lahendusteni-koos ladusõbralike disainilahendustega, kuid nende parimate tavade järgimine tagab, et teie investeering püsib aastaid täpseks. Siit saate teada, kuidas valida rippumise ja horisontaalse paigutuse vahel, mis põhineb teie tööriista tüübi ja töökoja vajadustel:

1. rippuv ladustamine: ideaalne kergete ja väikeste-keskmise valitseja jaoks

Sobib 90 -kraadise nurga joonlaua mudelite jaoks ≤1500x1000mm (nt magneesiumi alumiinium või anodeeritud alumiinium):

Miks see toimib: rippumine välistab joonlaua servade gravitatsioonipinge, hoides ära horisontaalse ladustamise korral toimuvat kerget väändumist. Storaeni metalli 90 -kraadise joonlaual (5 kg 1000x630mm) on tugevdatud rippuvad augud (läbimõõt 20mm, servade kaitsmiseks) turvaliseks paigaldamiseks.

Kuidas seda teha:

Kasutage vibratsioonivastaseid konksu (kaasa arvatud Storaeni valitsejatega), et riputada tööriist vertikaalselt seinale kinnitatavale rekile, tagades 90 ° serva näod allapoole, et vältida tolmu kogunemist.
Jätke valitsejate vahel 50 mm kliirens juhuslike mõjude vältimiseks – kriitiliselt ± 2 "täpsuse ± 2" täpsuse säilitamiseks täisnurga joonlaua mudelitele.

Parim: töökoja keskkonnad piiratud põrandapinnaga või täisnurga protraktoriga ühilduvate joonlaudade hoidmisel, mis vajavad sagedaste kontrollide jaoks kiiret juurdepääsu.

2. horisontaalne paigutus: soovitatav raskeveokitele ja suurtele valitsejatele

Ideaalne malmist mitme nurga serva joonlaua mudelite jaoks ≥2000x1500mm (nt HT200 malmist, 180HB kõvadus):

Miks see töötab: horisontaalne ladustamine jaotab raskuse ühtlaselt üle joonlaua aluse, võimendades Storaeni stressiga õigustatud disaini (550 ° C lõõmutades 4 tundi), et säilitada mõõtmete stabiilsus. 3000×2000 mm joonlaual toetas kolmes punktis (Ends + Center) 70% vähem kui toetamata alternatiivid.

Kuidas seda teha:

Kasutage vahtvoodriga riiulid (10 mm paksus, antistaatiline) joonlaua kontaktpindade polsterdamiseks, kaitstes täpse täisnurga joonlaudude mudelite käsitsi väljakujunenud viimistlust (RA ≤1,6 μm).
Hoidke temperatuuriga kontrollitud aladel (20 ° C ± 2 ° C), et minimeerida soojuspaisumist-eriti oluline magneesiumi alumiiniumvalitsejate jaoks, mis säilitavad 110 kg/mm² saagikuse tugevust isegi 40 ° C kuumuses, kui seda nõuetekohaselt toetataks.

Parim: suuremahulised töökoja seadistused või joonlaudade hoidmisel täisnurga protraktori aksessuaaride kõrval, tagades keerukate nurgakontrollide hõlpsa joondamise.

3.

Puhastage enne ladustamist: pühkige Storaeniga kaasasoleva väärivastase õliga (5 μm marineerimiskate), et kaitsta jahutusvedeliku jääkide eest-kriitiliselt alumiiniumist 90-kraadise nurga joonlaudade korrosioonikindluse säilitamiseks mere- või niiskes keskkonnas.
Vältige virnastamist: ärge kunagi kuhjage valitsejaid vertikaalselt, kuna isegi 5 kg rõhust võib deformeeruda stressivaba tööriistade 90 ° serva-Storaeni 1. klassi metall 90-kraadine valitseja peab vastu sellisele deformatsioonile, kuid on siiski kasu ühekihilisest ladustamisest.
Silt selgelt: märkige täpsusklassiga (0/1/2) ja materjali tüübiga tööriistade kiirendamiseks, eriti kui kasutate mitme nurga serva joonlauda variante konkreetsete ülesannete jaoks, näiteks CNC masina vertikaalsuse kalibreerimine.

4.

Rippuva augu tugevdus: kõik ≥1000 mm valitsejad sisaldavad terase tugevdatud rippumispunkte, mida testitakse 5x tööriista kaal ilma deformatsioonita-aerospageerimise komponentide kontrollimise ajal sagedaseks ümberpaigutamiseks.
Libisemisvastased jalad (horisontaalseks kasutamiseks): malmist mudelitel on kummeeritud otsakorgid, mis haaravad riiulid kindlalt, hoides ära juhuslikke slaidid, mis võivad kahjustada joonlaua mõõteserva raskete seadmete ajal.
Kohandatud salvestuslahendused: kas vajate oma täisnurga protraktori ja mitme nurga serva joonlaudade komplekti jaoks mobiilset ostukorvi? Meie meeskond kujundab vahtsisestega nagid, mis on tarnitud 4–6 nädala jooksul sujuva integreerimiseks teie töövoogu.

Ükskõik, kas riputate kiire juurdepääsu saamiseks kerge 90-kraadise nurga joonlauda või säilitate maksimaalse stabiilsuse jaoks horisontaalselt tugeva täisnurga joonlaua, tagab nende tavade järgimine, et teie Storaeni tööriist püsib täpne ja kasutamiseks valmis. Meie ladustamisega täiustatud disainilahendused-alates tugevdatud rippuvatest aukudest kuni stressiga seotud materjalideni-täidab nõuetekohast hooldust, pikendades teie täppisinstrumentide eluiga ja kaitseb teie investeeringuid kvaliteedisse. Hoidke nutikat, mõõtke nutikamalt Storaeniga.
